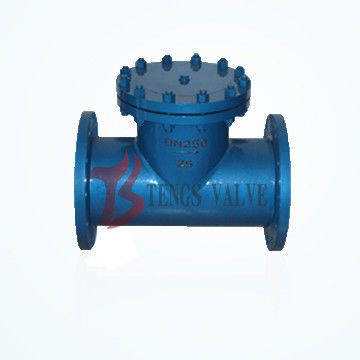

Tipo soldado con autógena rendimiento 150LB/300LB del ANSI del cuerpo T del tamiz alto 2 pulgadas - 48 pulgadas

El tipo tamiz de T soldó con autógena los tamices industriales del ANSI 150LB/de 300LB T del cuerpo para las bombas

Detalles rápidos

1. Producto: Tipo soldado con autógena tamiz de T

2. Tamaños: 2" - 48"

3. Grado de la presión: ANSI 150LB/300LB

4. Medio conveniente: Agua, gas, aceite, vapor etc.

5. Material del cuerpo: A106, placa de acero, WPB, SS304, SS316, SS304L, SS316L

6. Pantalla: Acero inoxidable (304SS, 316SS)

7. Tamaño de malla: 20mesh, 40mesh, 60mesh, 80mesh, 100mesh, 200mesh, 400mesh etc

8. Conexión de extremo: BW, RF

9. Tipo de la cubierta: Cubierta empernada

10. Sentido de chorro: Derecho o tipo del ángulo

Características

1. El tamiz es una clase de equipo que elimine una pequeña cantidad de impurezas de líquido y de gases. Puede proteger la operación normal al compresor, bomba y otro equipo e instrumentos, también puede actualizar el líquido y provee de gas calidad. Tan puede ser ampliamente utilizado en petróleo, industria química, la industria química etc. de la fibra, farmacéutica y alimentaria.

2. T mecanografía características del tamiz

El tipo tamiz de T se utiliza para filtrar, para purificar y para quitar las partículas de las tuberías, para proteger la bomba, la válvula, la caldera y el otro dispositivo.

A) Instalación vertical y horizontal.

B) Estilo del tamiz de la camiseta:

Tipo recto en línea tamiz del flujo directo T,

Top del flujo del ángulo a echar a un lado tipo tamiz de T,

Lado del flujo del ángulo a echar a un lado tipo tamiz de T.

Medio aplicable del tamiz
A) corrosivo medio débil para la producción petroquímica tal como productos etc. del agua, del amoníaco, del aceite y del hidrocarburo.

B) Medio corrosivo para los productos químicos tales como hidrato del sodio, soda cáustica, ácido métrico, ácido acético etc.

C) Medio de la baja temperatura para la refrigeración, el refrigerante tal como metano licuado, el amoníaco licuado, el oxígeno etc.

D) Medio de la higiene de la industria en industria ligera, producto alimenticio y farmacia tal como cerveza, bebida, bebida, productos lácteos etc.

Tamiz Paremeters técnico principal
A) temperatura de funcionamiento (Oc): CS: - 30~380oC, SS: -80~450oC;

B) Presión de funcionamiento (Mpa): 0,6 ~ Mpa 5,0

C) Material del cuerpo: Tubo A106, placa de acero, SS304, SS304L, SS316, SS316L etc.

D) Material del sello: Amianto, NBR, PTFE, Graphite+SS.

E) Material del elemento del tamiz: Acero inoxidable, acero inoxidable a dos caras

F) Malla de la pantalla a partir de la malla el 10 a la malla 400, también podemos producir según el repuinement del cliente.
G) inspección y prueba de Shell: API598/ISO5208

Descripciones

1. T mecanografía estándares del tamiz

Diseño y fabricación: ASME B16.34
Inspección y prueba: API 598
Dimensión del reborde del extremo: ASME B16.5, ASME B16.47 A
Dimensión del final de BW: ASME B16.25
Cara a cara y final al extremo: ASME B16.10
(Válvula de control/válvula de globo)
grados de la Presión-temperatura: ASME B16.34

2. Parte principal y lista material:

3. Dimensiones de la conexión principal
