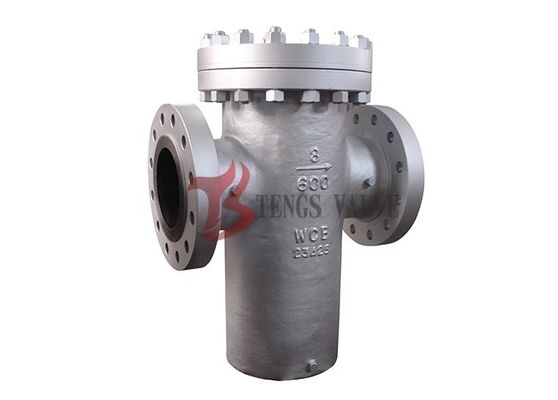

Sola clase de alta presión 600LB del acero de molde del tamiz de la cesta para el líquido

Cisterna de alta presión CL600 con flancos de simplex y estirador de cesta única de acero fundido

Detalle rápido

1. Producto: Estirador de cestas simple de alta presión

2Tamaños: 2 " - 24

3. Nivel de presión: ANSI 600LB / 600#

4Medios adecuados: agua, gas, aceite, vapor, etc.

5Material del cuerpo: WCB, LCB, LCC, CF8, CF8M, CF3, CF3M, A890 4A / 5A

6. pantalla: acero inoxidable (304SS, 316SS, 2205, 2507)

7Tamaño de las mallas: 20 mallas, 40 mallas, 60 mallas, 80 mallas, 100 mallas, 200 mallas, 400 mallas etc.

8Conexión de extremo: BW, RF

9Tipo de cubierta: cubierta de tornillo

10Tipo de cesta: una sola cesta

Características del filtro de canasta

El filtro de cesta simple es adecuado para líquidos, contiene sustancialmente más material que los filtros Y y ofrece una menor caída de presión, utilice este filtro de cesta simple para tales aplicaciones:aguas industriales, y sistemas de aceite para una fábrica o planta.

Instalado en posición vertical, en línea horizontal, el filtro de canasta se levanta desde arriba.

Normas para el filtro de canastas

Diseño y fabricación: ASME B16.34
Inspección y ensayo: API 598
Dimensión de la brida extrema: ASME B16.5,ASME B16.47 A
Dimensión del extremo del buje: ASME B16.25
Cara a cara y de extremo a extremo: ASME B16.10
(Válvula de control/Válvula de globo)
Indicadores de presión y temperatura: ASME B16.34

Medio aplicable para el filtro
A) Medio corrosivo débil para la producción petroquímica, como el agua, el amoníaco, el petróleo y los productos de hidrocarburos, etc.

B) Medio corrosivo para productos químicos tales como hidrato de sodio, soda cáustica, ácido métrico, ácido acético, etc.

C) Medio de baja temperatura para la refrigeración, el refrigerante como el metano licuado, el amoníaco licuado, el oxígeno, etc.

D) Medio de higiene industrial en la industria ligera, alimenticia y farmacéutica, como cerveza, bebida, bebidas, productos lácteos, etc.

Parámetros técnicos principales del estirador
A) Temperatura de funcionamiento ((oC):CS:-30 ~ 380oC, SS: -80 ~ 450oC;

B) Presión de funcionamiento ((Mpa): 0,6 ~ 11,0 Mpa

C) Material del cuerpo: acero fundido: A216 WCB, A351 CF8 / CF8M / CF3 / CF3M, etc.

D) Materiales de sellado: amianto, NBR, PTFE, grafito + SS.

E) Material del elemento del filtro: acero inoxidable, acero inoxidable doble

F) malla de pantalla de 10 malla a 400 malla, también podemos producir de acuerdo con la repuinment del cliente.
G) Inspección y ensayo de la cáscara: API598 / ISO5208

Descripciones

1. Principales piezas y lista de materiales para el filtro de cestas Simplex

2Dimensiones principales de las conexiones para la clase 600LB
