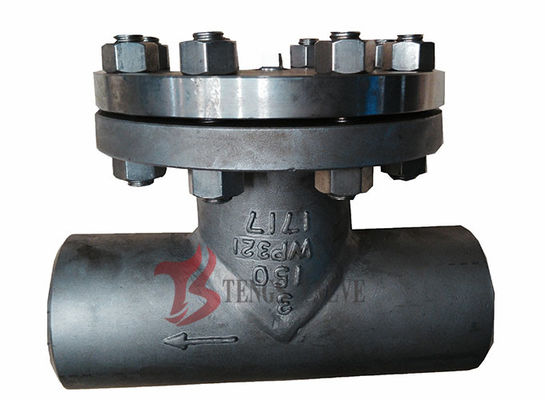

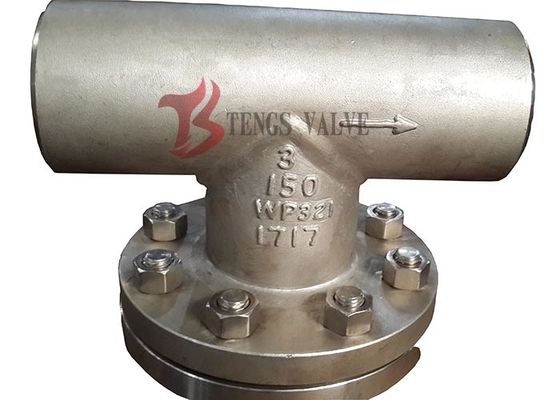

Suelde con autógena el tipo acero de carbono inoxidable del tamiz BW 150LB - 300LB del extremo T - 600LB

Saldado de extremo T tipo de extensión de acero inoxidable de carbono Bw Tee extensiones 150Lb - 300Lb - 600Lb

Detalles rápidos

1. Producto: filtro tipo T de extremo de soldadura

2Tamaños: 2 - 48

3Nivel de presión: ANSI 150LB / 300LB / 600LB

4Medios adecuados: agua, gas, aceite, vapor, etc.

5Material del cuerpo: WPB, A106, SS304, SS316, SS304L, SS316L

6. pantalla: acero inoxidable (304SS, 316SS)

7Tamaño de las mallas: 20 mallas, 40 mallas, 60 mallas, 80 mallas, 100 mallas, 200 mallas, 400 mallas etc.

8Conexión de extremo: BW (Butt Weld), extremo de soldadura

9. Tipo de cubierta: cubierta abrochada

Características

1. El filtro es un tipo de equipo que elimina una pequeña cantidad de impurezas de líquido y gases. Puede proteger el funcionamiento normal del compresor, bomba y otros equipos, así como instrumentos,También puede mejorar la calidad de los líquidos y gasesAsí que puede ser ampliamente utilizado en la industria petrolera, química, fibra química, industria farmacéutica y alimentaria, etc.

2Características del filtro de tipo T

El filtro de tipo T se utiliza para filtrar, purificar y eliminar las partículas de las tuberías, para proteger la bomba, la válvula, la caldera y otros dispositivos.

A) Instalación tanto vertical como horizontal.

B) Estilo del filtro de la camiseta:

en línea recta a través del filtro de flujo tipo tee,

un filtro de flujo de ángulo de arriba a los lados tipo Tee,

El flujo angular es de lado a lado con el filtro tipo Tee.

Medio aplicable para el filtro
A) Medio corrosivo débil para la producción petroquímica, como el agua, el amoníaco, el petróleo y los productos de hidrocarburos, etc.

B) Medio corrosivo para productos químicos tales como hidrato de sodio, soda cáustica, ácido métrico, ácido acético, etc.

C) Medio de baja temperatura para la refrigeración, el refrigerante como el metano licuado, el amoníaco licuado, el oxígeno, etc.

D) Medio de higiene industrial en la industria ligera, alimenticia y farmacéutica, como cerveza, bebida, bebidas, productos lácteos, etc.

Parámetros técnicos principales del estirador
A) Temperatura de funcionamiento ((oC):CS:-30 ~ 380oC, SS: -80 ~ 450oC;

B) Presión de funcionamiento ((Mpa): 0,6 ~ 2,0 Mpa

C) Material del cuerpo: WPB, A106, SS304, SS304L, SS316, SS316L, etc.

D) Materiales de sellado: amianto, NBR, PTFE, grafito + SS.

E) Material del elemento del filtro: acero inoxidable, acero inoxidable doble

F) malla de pantalla de 10 malla a 400 malla, también podemos producir de acuerdo con la repuinment del cliente.
G) Inspección y ensayo de la cáscara: API598 / ISO5208

Descripciones

1Normas para los filtros de tipo T

Diseño y fabricación: ASME B16.34
Inspección y ensayo: API 598
Dimensión de la brida extrema: ASME B16.5,ASME B16.47 A
Dimensión del extremo del buje: ASME B16.25
Cara a cara y de extremo a extremo: ASME B16.10
(Válvula de control/Válvula de globo)
Indicadores de presión y temperatura: ASME B16.34

2Lista de las piezas principales y materiales:

3. Las dimensiones principales de la conexión
