Datos del producto:
Pago y Envío Términos:
|
| Body Material: | Ductile Iron / DI / GGG50 | Screen: | SS304, SS316 |
|---|---|---|---|
| Size: | Dn15 - Dn600 | Pressure Rating: | Pn16, 1.6MPa |
| Connection Ends: | RF, FF | Other: | OEM available |

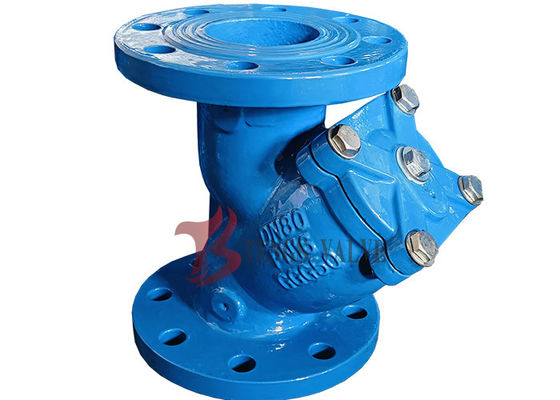

GGG50, hierro dúctil, filtro tipo Y con brida, filtros, Pn16, 1.6MPa, cuerpo de filtro Dn80
Detalles rápidos:
1. Tipo: GGG50, DI Y Estirador de tipo
2Tamaños: Dn15 - Dn600
3- Presión nominal: Pn16
4Medios adecuados: aguas residuales, etc.
5Material del cuerpo: hierro dúctil / DI / GGG50
6. pantalla: acero inoxidable (SS304, SS316)
7Tamaño de las mallas: 10 mallas, 20 mallas, 40 mallas, 60 mallas, 100 mallas, 200 mallas, 400 mallas, etc.
8Conexión de extremo: FF, RF
9Pintura: recubrimiento epoxi (azul)
Normas de diseño:
Las condiciones de ensayo de las pruebas de ensayo se especifican en el anexo I.
Perforación con brida de acuerdo con la norma DIN2501
Prueba hidráulica (prueba corporal): 1,5 veces la presión de trabajo con agua.
Características del filtro
1. El filtro es un tipo de equipo que elimina una pequeña cantidad de impurezas de líquido y gases. Puede proteger el funcionamiento normal del compresor, bomba y otros equipos, así como instrumentos,También puede mejorar la calidad de los líquidos y gasesAsí que puede ser ampliamente utilizado en la industria petrolera, química, fibra química, industria farmacéutica y alimentaria, etc.
2Características del filtro
Un filtro de tipo compacto con baja resistencia al fluido y que requiere menos espacio de instalación.
El filtro tipo Y se puede utilizar ampliamente para eliminar la suciedad y el polvo de las tuberías.
El filtro de tipo Y es ligero, compacto y está diseñado para facilitar las tuberías, y viene en una amplia variedad de estructuras, formas y tipos de malla.
Medio aplicable para el filtro
A) Medio corrosivo débil para la producción petroquímica, como el agua, el amoníaco, el petróleo y los productos de hidrocarburos, etc.
B) Medio corrosivo para productos químicos tales como hidrato de sodio, soda cáustica, ácido métrico, ácido acético, etc.
C) Medio de baja temperatura para la refrigeración, el refrigerante como el metano licuado, el amoníaco licuado, el oxígeno, etc.
D) Medio de higiene industrial en la industria ligera, alimenticia y farmacéutica, como cerveza, bebida, bebidas, productos lácteos, etc.
Descripción:
1. Tipo de filtro DI Y Estándares Tamaño de las pantallas
| Las pantallas de las normas | ||
| Tamaño | Apertura | Se aplicará el método de cálculo de la calidad de los productos. |
| 1/2 "-3" de largo | 0.045" | 3/64" |
| 4"-14" | 0.125" | 1/8 de pulgada |
2. Lista de partes y materiales principales para el filtro tipo DI Y
| - No, no es así. | Parte | El material | Se aplican los siguientes requisitos: |
| 1 | Cuerpo | Hierro dúctil | DI, GGG50 |
| 2 | Presa del cuerpo | PTFE/grafito | PTFE / NO ASBESTO |
| 3 | Las demás | Acero | Rst37-2 |
| 4 | Cubierta | Hierro dúctil | DI, GGG50 |
| 5 | Enchufe | Acero inoxidable | Las demás: |
| 6 | Pantalla | Acero inoxidable | Las demás: |
4. Las dimensiones principales de la conexión:
| DN | - ¿ Qué? | Dg | Dk | D | f | b | No-d | H. |
| 15 | 130 | 46 | 65 | 95 | 2 | 12 | 4 a 14 | 75 |
| 20 | 150 | 56 | 75 | 105 | 2 | 14 | 4 a 14 | 75 |
| 25 | 160 | 65 | 85 | 115 | 3 | 14 | 4 a 14 | 88 |
| 32 | 180 | 76 | 100 | 140 | 3 | 16 | 4 a 19 | 88 |
| 40 | 200 | 84 | 110 | 150 | 3 | 16 | 4 a 19 | 100 |
| 50 | 230 | 99 | 125 | 165 | 3 | 19 | 4 a 19 | 113 |
| 65 | 290 | 118 | 145 | 185 | 3 | 19 | 4 a 19 | 130 |
| 80 | 310 | 132 | 160 | 200 | 3 | 19 | 8 a 19 | 157 |
| 100 | 350 | 156 | 180 | 220 | 3 | 19 | 8 a 19 | 187 |
| 125 | 400 | 184 | 210 | 250 | 3 | 19 | 8 a 19 | 219 |
| 150 | 480 | 211 | 240 | 285 | 3 | 19 | 8 a 23 | 278 |
| 200 | 600 | 266 | 295 | 340 | 3 | 20 | 12 a 23 | 349 |
| 250 | 730 | 319 | 355 | 405 | 3 | 22 | 12 a 28 | 435 |
| 300 | 850 | 370 | 410 | 460 | 4 | 24.5 | 12 a 28 | 520 |
4. Tipo de capó para filtro de hierro dúctil tipo Y
