Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | Acero de carbono, acero inoxidable, acero inoxidable a dos caras | ajuste: | 13Cr, medio estelita/estelita completa, SS304, SS316, Dss, etc. |
|---|---|---|---|
| tamaño: | los 2in - los 36in, Dn50 - Dn900 | Nivel de presión: | Clase 150LB - 2500LB, Pn16 - Pn64 |
| Actuación: | Volante de dirección, actuador dirigido por engranaje, eléctrico, o tronco desnudo | Extremos de la conexión: | FF, RF, RTJ, BW |
| Tipo de la válvula de derivación: | Válvula de globo | Las demás: | Disponible para OEM |
| Resaltar: | válvula de compuerta industrial,válvula de puerta asentada metal |
||

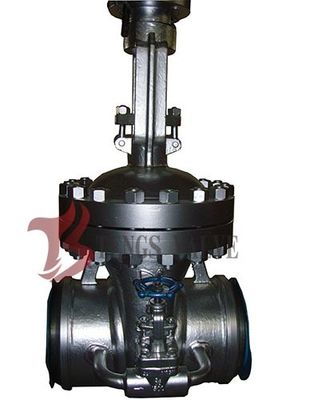

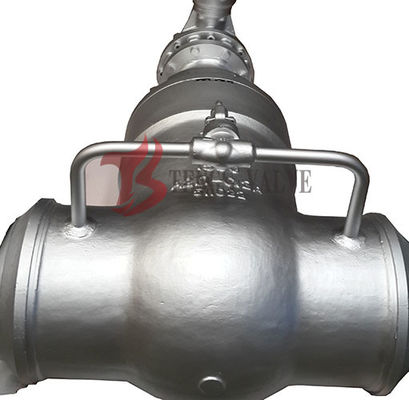

Válvula de puerta de cuña de acero fundido con válvula de derivación HF Seal Api / Din Normas para vapor
Las normas
Diseño y fabricación: válvula de puerta de acero fundido de acuerdo con API 600 o API 6D;
Inspección y ensayo: API 598, API 600 o API 6D.
Las dimensiones de la brida de extremo: ASME B16.5 (para NPS ≤ 24), API 605 o ASME B16.47 serie A, MSS SP-44 (para NPS > 24).
Dimensión del extremo del buje: ASME B16.25.
Dimensión de la presa de soldadura: ASME B16.11.
Cara a cara y de extremo a extremo: ASME B16.10.
Indicadores de presión y temperatura: ASME B16.34.
| Norma de diseño | Se aplican las siguientes condiciones: |
| Cara a cara | Se aplican las siguientes condiciones: |
| Los extremos de las bridas | Se aplican las disposiciones del DIN 2543-2545 |
| Prueba e inspección | DIN3230 |
Detalles rápidos:
1Tipo: válvulas de desvío
2. OS&Y, capó abrochado, diseño de cuña sólida o flexible
3. Rango de tamaños: 2" - 36", Dn50 a Dn900
4- Prescripciones de presión: clase Ansi 150LB - 2500LB, Din Pn10 - Pn64;
5Los materiales disponibles en: Acero fundido GS-C25, 1.4308, 1.4408, WCB, LCB, CF8, CF8M, CF3, CF3M, WC6, WC9, C5, C12 o equivalente;
6Hay diferentes materiales disponibles para adaptarse a las diferentes condiciones de servicio.
7Actuador: manual, rueda de mano
8. NACE MR 0175 bajo petición
Características:
1. Tipo de carcasa del capó
Acero inoxidable + juntas combinadas de grafito flexible;
Acero inoxidable + junta de grafite flexible.
Las juntas de anillo de juntas
Diseño de sello a presión.
2Sello de embalaje
El grafite flexible se utiliza para el material de embalaje. También se puede utilizar PTFE o material de embalaje combinado.
3Conexión de la carrocería y el capó
Diseño de capó cerrado.
4- La operación.
La rueda de mano o la caja de engranajes cónica se utilizan generalmente para el funcionamiento de la válvula de la puerta, el actuador eléctrico también se puede utilizar para el funcionamiento de la válvula de la puerta si lo solicitan los clientes.
5Diseño del disco
Las válvulas de puerta NPS≥2 son de puerta de cuña flexible, las válvulas de puerta NPS<2 son de puerta de cuña sólida.
6Diseño del asiento trasero
Todas las válvulas de puerta tienen diseño de asiento trasero.
7Diseño del tronco.
El tallo es un diseño forjado integral.
8- Noche de tallo.
Por lo general, la tuerca del tallo está hecha de ASTM A439 D2. También se puede hacer de aleación de cobre u otros materiales si lo solicita el cliente.
| Nombre de las piezas | Acero de carbono | Acero de aleación | Acero inoxidable | |||||||
| Cuerpo | A216 WCB | A352 LCB | A217 WC6 | A217 WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M | |
| Cubiertas | A216 WCB | A352 LCB | A217 WC6 | A217 WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M | |
| Las demás | A193 B7 | A320 L7 | A193 B16 | A193 B16 | A193 B16 | Un 193 B8 | Un 193 B8 | Un 193 B8 | Un 193 B8 | |
| Frutos secos | A194 2H | A194 4 | A194 4 | A194 4 | A194 4 | A194 8 | A194 8 | A194 8 | A194 8 | |
| Glándula de la sangre | A182 F6a | A182 F6a | A182 F6a | A182 F6a | A182 F6a | Las condiciones de los requisitos de seguridad de los equipos de seguridad de los equipos de seguridad | A182 F316 | A182 F304L | A182 F316L | |
| Freno de la glándula | A216 WCB | A352 LCB | A217 WC6 | A217 WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M | |
| Disco | A216 WCB | A352 LCB | A217 WC6 | A217 WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M | |
| Envases | Se utilizará en el caso de los productos que se utilicen para la fabricación de productos químicos. | |||||||||
| Envasado | El grafito | |||||||||
| Frutos secos | A439 D2 | |||||||||
| Rueda de mano | Hierro dúctil | |||||||||
