Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | GS-C25/WCB, 1,4308/CF8, 1,4408/CF8M | pantalla: | SS304, SS316 (L) |
|---|---|---|---|
| tamaño: | Dn15 - Dn600 | Nivel de presión: | Pn16 - Pn25 - Pn40 |
| Extremos de la conexión: | RF, FF, RTJ | Las demás: | Disponible para OEM |
| Resaltar: | tipo filtro de y,tamiz del modelo de y |
||

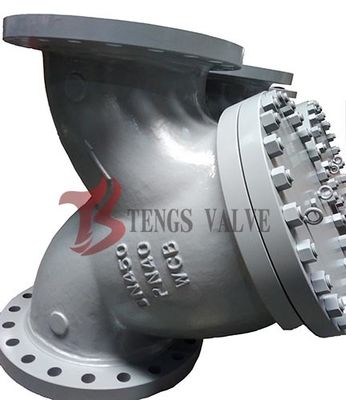

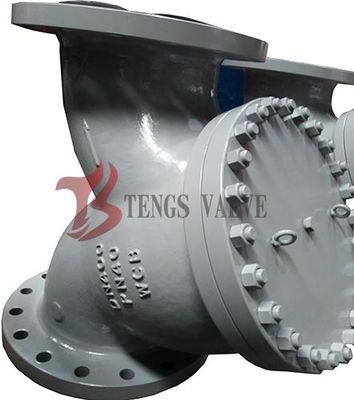

Filtro industrial de acero fundido de tipo Y con flanges Pn16 - Pn40
Características
1En general.
El filtro es un tipo de equipo que elimina una pequeña cantidad de impurezas de líquidos y gases. Puede proteger el funcionamiento normal del compresor, bomba y otros equipos, así como instrumentos,También puede mejorar la calidad de los líquidos y gasesAsí que puede ser ampliamente utilizado en la industria petrolera, química, fibra química, industria farmacéutica y alimentaria, etc.
2Características del filtro
Un filtro de tipo compacto con baja resistencia al fluido y que requiere menos espacio de instalación.
El filtro tipo Y se puede utilizar ampliamente para eliminar la suciedad y el polvo de las tuberías.
El filtro de tipo Y es ligero, compacto y está diseñado para facilitar las tuberías, y viene en una amplia variedad de estructuras, formas y tipos de malla.
Medio aplicable para el filtro
A) Medio corrosivo débil para la producción petroquímica, como el agua, el amoníaco, el petróleo y los productos de hidrocarburos, etc.
B) Medio corrosivo para productos químicos tales como hidrato de sodio, soda cáustica, ácido métrico, ácido acético, etc.
C) Medio de baja temperatura para la refrigeración, el refrigerante como el metano licuado, el amoníaco licuado, el oxígeno, etc.
D) Medio de higiene industrial en la industria ligera, alimenticia y farmacéutica, como cerveza, bebida, bebidas, productos lácteos, etc.
Parámetros técnicos principales del estirador
A) Temperatura de funcionamiento ((oC):CS:-30 ~ 380oC, SS: -80 ~ 450oC;
B) Presión de funcionamiento ((Mpa): 0,6 ~ 4,0 Mpa
C) Material del cuerpo: GS-C25, WCB, 1.4308, 1.4408, SS304, SS304L, SS316, SS316L y demás.
D) Materiales de sellado: amianto, NBR, PTFE, grafito + SS.
E) Material del elemento del filtro: acero inoxidable, acero inoxidable doble
F) malla de pantalla de 10 malla a 400 malla, también podemos producir de acuerdo con la repuinment del cliente.
G) Inspección y ensayo de las cáscaras: ISO 5208 / Din
Descripción:
1. Normas para los filtros de tipo Din Y
| Diseño y fabricación | DIN EN 12516-1, |
| Se aplican las disposiciones de la norma EN 12516.1, | |
| Se aplican los siguientes requisitos: | |
| La dimensión cara a cara | Se aplican las normas DIN EN558.1, |
| Se aplicará la norma BS EN 558-1. | |
| En el caso de las máquinas de la categoría N. | |
| Dimensión de los extremos de la brida | la norma BS EN 1092-1, |
| Se aplicarán las siguientes medidas:1 | |
| BW Dimensión del extremo | En el caso de los vehículos de motor |
| Prueba e inspección | BS EN 12266, |
| Se aplican las normas DIN N12266.1 |
2. Principales partes y lista de materiales para el filtro tipo Din Y
| - No, no es así. | Nombre de las piezas | El material | ||
| 1 | Cuerpo | Din GS-C25 / WCB y sus derivados | Din 1.4308 / CF8 y otros | Din 1.4408 / CF8M |
| 2 | Pantalla | Se aplican las siguientes condiciones: | ||
| 3 | Cubre el rayo | A193 B7 | A193 B8 | A193 B8M |
| 4 | Nuez de cubierta | A194 2H | A194 8 | A194 8M |
| 5 | Envases | Grafito+acero inoxidable ((304, 316, 316L) | ||
| 6 | Cubierta | Las demás: | 1.4308 | 1.4408 |
3. Las dimensiones principales de la conexión:
| PN16 - PN25 - PN40 (DIN3202-F1) | |||||||||||||||||||
| DN | En el caso de los | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| - ¿ Qué? | En el caso de los | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 |
