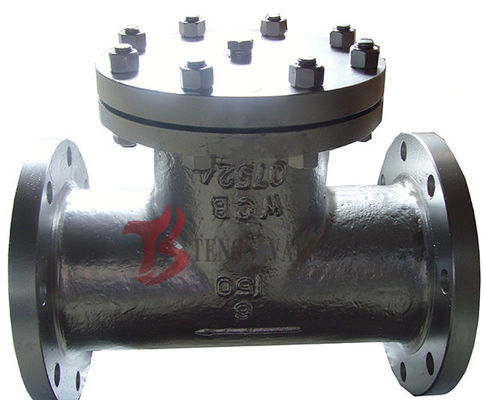

Tipo tamiz, tamiz en línea 150LB/300LB del acero de molde T de T derecho a través

Cast Steel T Type Strainer , Inline T Strainer 150LB / 300LB Straight Through
Cast Steel T Type Strainer , Inline T Strainer 150LB / 300LB Straight Through

Ampliación de imagen :  Tipo tamiz, tamiz en línea 150LB/300LB del acero de molde T de T derecho a través Mejor precio

Datos del producto:

Lugar de origen: China
Nombre de la marca: Tengs Valve
Certificación: ISO, CE
Número de modelo: Tipo de T

Pago y Envío Términos:

Cantidad de orden mínima: 1 pc
Precio: Negotiable
Detalles de empaquetado: Maderas contrachapadas marineras
Tiempo de entrega: 30 DÍAS
Capacidad de la fuente: 500 PC
Descripción detallada del producto
Material del cuerpo: Eche Steek, acero de carbono/acero inoxidable Cesta de la pantalla: SS304, SS316 (L), DSS
Tamaño: los 2in - los 20in Grado de la presión: Clase 150LB/300LB
Extremos de la conexión: RF, BW Otro: OEM disponible
Alta luz:

tipo tamiz de la camiseta

,

tipo filtro de t

El tipo tamiz del acero de molde T ensanchó ANSI 150LB/300LB derecho a través de los tamices de T



Detalles rápidos

1. Producto: Tipo tamiz del acero de molde T

2. Tamaños: 2" - 20"

3. Grado de la presión: ANSI 150LB/300LB

4. Medio conveniente: Agua, gas, aceite, vapor etc.

5. Material del cuerpo: ASTM A216 WCB, A351 CF8/CF8M

6. Pantalla: Acero inoxidable (304SS, 316SS)

7. Tamaño de malla: 20mesh, 40mesh, 60mesh, 80mesh, 100mesh, 200mesh, 400mesh etc

8. Conexión de extremo: BW, RF

9. Tipo de la cubierta: Cubierta empernada

10. Sentido de chorro: Derecho a través



Características

1. El tamiz es una clase de equipo que elimine una pequeña cantidad de impurezas de líquido y de gases. Puede proteger la operación normal al compresor, bomba y otro equipo e instrumentos, también puede actualizar el líquido y provee de gas calidad. Tan puede ser ampliamente utilizado en petróleo, industria química, la industria química etc. de la fibra, farmacéutica y alimentaria.

2. T mecanografía características del tamiz

El tipo tamiz de T se utiliza para filtrar, para purificar y para quitar las partículas de las tuberías, para proteger la bomba, la válvula, la caldera y el otro dispositivo.

A) Instalación vertical y horizontal.

B) Estilo del tamiz de la camiseta:

Tipo recto en línea tamiz del flujo directo T,

Top del flujo del ángulo a echar a un lado tipo tamiz de T,

Lado del flujo del ángulo a echar a un lado tipo tamiz de T.



T mecanografía estándares del tamiz

Diseño y fabricación: ASME B16.34
Inspección y prueba: API 598
Dimensión del reborde del extremo: ASME B16.5, ASME B16.47 A
Dimensión del final de BW: ASME B16.25
Cara a cara y final al extremo: ASME B16.10
(Válvula de control/válvula de globo)
grados de la Presión-temperatura: ASME B16.34



Medio aplicable del tamiz
A) corrosivo medio débil para la producción petroquímica tal como productos etc. del agua, del amoníaco, del aceite y del hidrocarburo.

B) Medio corrosivo para los productos químicos tales como hidrato del sodio, soda cáustica, ácido métrico, ácido acético etc.

C) Medio de la baja temperatura para la refrigeración, el refrigerante tal como metano licuado, el amoníaco licuado, el oxígeno etc.

D) Medio de la higiene de la industria en industria ligera, producto alimenticio y farmacia tal como cerveza, bebida, bebida, productos lácteos etc.



Tamiz Paremeters técnico principal
A) temperatura de funcionamiento (Oc): CS: - 30~380oC, SS: -80~450oC;

B) Presión de funcionamiento (Mpa): 0,6 ~ Mpa 5,0

C) Material del cuerpo: A216 WCB, A351 CF8/CF8M, SS304, SS304L, SS316, SS316L etc.

D) Material del sello: Amianto, NBR, PTFE, Graphite+SS.

E) Material del elemento del tamiz: Acero inoxidable, acero inoxidable a dos caras

F) Malla de la pantalla a partir de la malla el 10 a la malla 400, también podemos producir según el repuinement del cliente.
G) inspección y prueba de Shell: API598/ISO5208



Descripciones



1. Parte principal y lista material:

Tipo tamiz, tamiz en línea 150LB/300LB del acero de molde T de T derecho a través 0

No. Nombre de piezas Material
1 Cuerpo A106+A105 ASTM A216 WCB ASTM A351 CF8 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
2 Pantalla Ss304 Ss304 SS304 SS304L SS316 SS316L
3 Junta Graphite+SS304 Graphite+SS304 Graphite+SS304 Graphite+SS304L Graphite+SS316 Graphite+SS316L
4 Cubierta ASTM A105 ASTM A105 ASTM A182-F304 ASTM A182-F304L ASTM A182-F316 ASTM A182-F316L
5 Perno de la cubierta ASTM A193 B7 ASTM A193 B7 ASTM A193 B8 ASTM A193 B8 ASTM A193 B8M ASTM A193 B8M
6 Nuez de la cubierta ASTM A194 2H ASTM A194 2H ASTM A194 8 ASTM A194 8 ASTM A194 los 8M ASTM A194 los 8M
7 Tapón de desagüe ASTM A105 ASTM A105 ASTM A182-F304 ASTM A182-F304L ASTM A182-F316 ASTM A182-F316L



3. Dimensiones de la conexión principal

Tipo tamiz, tamiz en línea 150LB/300LB del acero de molde T de T derecho a través 1

NPS 2 2-1/2 3 4 5 6 8 10 12 14 16 20
DN 50 65 80 100 125 150 200 250 300 350 400 500
Tipo G 92 105 127 157,5 186 216 270 324 381 413 470 584
f 1,6
ST1-4P-150LbC ST1-4P-150LbP ST1-4R-150LbR 150Lb L 203 216 241 292 356 406 495 622 689 787 914 I 978
D 150 180 190 230 255 280 345 405 485 535 600 700
K 120,5 139,5 152,5 190,5 216 241,5 298,5 362 432 476 540 635
n-Φd 4-18 4-18 4-18 8-18 8-22 8-22 8-22 12-26 12-26 12-29.5 16-29.5 20-32.5
ST1-4P-300LbC ST1-4P-300LbP ST1-4R-300LbR 300Lb L 267 292 ‘318 356 400 444 533 622 711 838 864 1016
D 165 190 210 255 280 320 380 445 520 585 650 775
K 127 149 168,5 200 235 270 330 387,5 451 514,5 571,5 686
n-Φd 8-18 8-22 8-22 8-22 8-22 12-22 12-26 16-29.5 16-32.5 20-32.5 20-35.5 24-35.5
Tapón de desagüe Enchufe roscado NPT 3/8" NPT el 1/2” o 3/4" NPT 3/4"
ll-NPS 3/4" - RF 3/4" - M 1" - RF 1" - M 1-1/4” - RF 1-1/4” - M
