Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | Acero forjado: acero al carbono, A182-F22 | ajuste: | Estellita media o estellita completa |
|---|---|---|---|
| Tamaño: | 1/2in - 2in | Nivel de presión: | Clase 2500LB / 2500# |
| Actuación: | Volante de dirección | Extremos de la conexión: | Interruptor, soldadura del zócalo |
| Tipo del capo: | Bonete de sello de presión, PSB | Servicio OEM: | - ¿ Qué? |

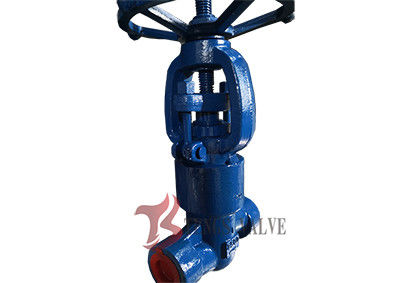

Alta presión 2500LB PSB acero forjado F22 válvula de puerta cuña sólida perforador regular SW
Detalles rápidos:
1Producto: válvula de puerta forjada Ansi 2500LB
2- Construcciones: PSB, capó de sello a presión
3Tipo de taladro: taladro regular
4Tamaño: 1/2" a 2".
5Prescripciones de presión: clase 2500LB / 2500#
6Conexiones finales:
7- Materiales disponibles en: A182-F22
8Hay diferentes materiales disponibles para adaptarse a las diferentes condiciones de servicio.
9. especial: NACE MR 0175
Características
1. Tipo de carcasa del capó
Acero inoxidable + juntas combinadas de grafito flexible
Junta de juntas de anillo
Diseño del sello a presión
2Sello de embalaje
Como es habitual, se utiliza grafito flexible para el material de embalaje.
3Conexión de la carrocería y el capó
El capó del sello de presión.
4- La operación.
Rueda manual, tallo desnudo, actuador eléctrico
5Diseño del disco
Las válvulas de puerta NPS<2 son puertas de cuña sólida.
6Diseño del asiento trasero
Todas las válvulas de puerta tienen diseño de asiento trasero.
7Diseño del tronco.
El diámetro mínimo del tallo será el de acuerdo con el requisito estándar.
8- Siéntate.
Para las válvulas de puerta de acero al carbono, el asiento suele ser de acero forjado.el asiento está integrado con el cuerpoEl asiento de tipo roscado o soldado también es opcional para la válvula de puerta de acero inoxidable.
Descripción
Partes y materiales de las válvulas de compuerta de acero forjado para el capó del sello de presión de 2500LB
| - No, no es así. | Nombre de la parte | F22/F6a | F22/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316(L)/316 ((L) | F51/410HF |
| 1 | Cuerpo | F22: el número de unidad | F22: el número de unidad | LF2 | F1 y F2 | F304 (L) | F316 (L) | F1 y F2 |
| 2 | El asiento | 410 | 410 HF | 304 | 410 HF | No incluidos | 316 ((L) | F1 y F2 |
| 3 | Cuña | F6a | F6a | F304 | F6aHF | F304 (L) | F316 (L) | F1 y F2 |
| 4 | Estribo | 410 | 410 | 304 | 410 | No incluidos | 316 ((L) | F1 y F2 |
| 6 | Cubiertas | F22: el número de unidad | F22: el número de unidad | LF2 | F1 y F2 | F304 (L) | F316 (L) | F1 y F2 |
| 8 | El pin | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Glándula de la sangre | 410 | 410 | 304 | 410 | 304 | 316 | F1 y F2 |
| 10 | Glándula del ojo | B7 | B7 | L7 | B16 | B8 (M) | B8 (M) | B8 (M) |
| 11 | Freno de la glándula | F22: el número de unidad | F22: el número de unidad | LF2 | F1 y F2 | F304 | F304 | F304 |
| 12 | Nueces hexagonales | 2 horas | 2 horas | 2 horas | 2 horas | 8 (M) | 8 (M) | 8 (M) |
| 13 | Frutos secos | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Noca de bloqueo | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Placa de nombre | El número de | El número de | El número de | El número de | El número de | El número de | El número de |
| 16 | Rueda de mano | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | Soluciones para la limpieza | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Envasado | El grafito | El grafito | El grafito | El grafito | El grafito | El grafito | El grafito |
| 23 | Envases de sello | 420 | 420 | 304 | 304 | No incluidos | 316 ((L) | 420 |
| 24 | P.S. el anillo | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | El asiento de la PS. | 420 | 420 | 304 | 304 | No incluidos | 16 ((L) | F91 |
| 26 | Cuaderno de nueces | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Noches de embalaje | Acero fundido | Acero fundido | Acero fundido | Acero fundido | Acero inoxidable | Acero inoxidable | Acero inoxidable |
2Las principales dimensiones de conexión para 2500LB PSB Valva de puerta de acero forjado disponible.
