Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | Acero fundido: acero al carbono, acero inoxidable | ajuste: | 13Cr, SS304, SS316 |
|---|---|---|---|
| Tamaño: | 2 pulgadas - 60 pulgadas | Clasificación de presión: | Clase 150LB - 300LB - 600LB |
| Solenoide: | Actuador manual, accionado por engranajes, neumático, eléctrico | Extremos de la conexión: | Extremo de soldadura, soldadura a tope, BW |
| Asiento: | Asiento Metálico, Sello Duro | Otro: | OEM disponible |
| Resaltar: | anillo de cierre de la válvula de mariposa,válvula de mariposa del sello del metal |
||
| Modelo | Válvula de mariposa con asiento metálico y extremo soldado a tope D63H |
|---|---|
| Estándar de diseño | API 609 / MSS SP-67 / MSS SP-68 |
| Clase de presión | Clase ASME 150/300/600 |
| Rango de tallas | 2"–60" |
| Materiales del cuerpo | ASTM A216 WCB; A351 CF8 / CF3 / CF8M / CF3M |
| Materiales del disco | WCB; CF8; CF3; CF8M; CF3M |
| Materiales del tallo | 13Cr; F304/F316; 17-4PH |
| Tipo de asiento | Asiento de metal: aleación Cr13 o revestimiento duro de estelita |
| Empaquetadora | Enrollado en espiral SS / grafito |
| Característica de diseño | Triple desplazamiento, alto rendimiento |
| Conexiones finales | Soldadura a tope (BW) según ASME B16.25 |
| Cara a cara / de extremo a extremo | API 609 |
| Solenoide | Palanca; engranaje helicoidal; neumático; eléctrico |
| Inspección y prueba | API 598 |

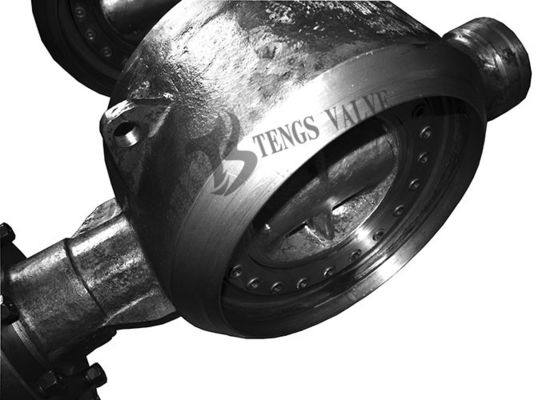

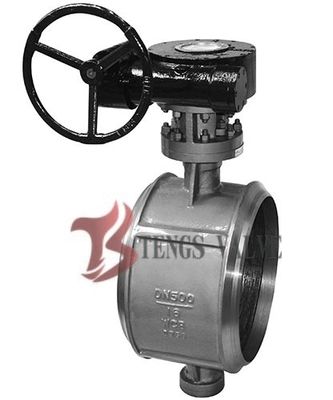

Esta serie de válvulas de mariposa con asiento metálico y extremo soldado a tope (BW) D63H cubre de 2" a 60" y ASME Clase 150, 300 y 600, con un cuerpo de acero fundido en ASTM A216 WCB, A351 CF8 (304), CF3 (304L), CF8M (316) o CF3M (316L). Los extremos BW cumplen con ASME B16.25, por lo que la válvula está soldada directamente a la tubería y no se puede quitar sin cortar. Esto proporciona la unión sin fugas más confiable y se prefiere para servicios de alta presión, alta temperatura, críticos o de ciclo alto. La geometría de triple desplazamiento proporciona un cierre hermético bidireccional: el sello del disco hace contacto con el asiento del cuerpo solo en la posición de cierre final sin frotar ni irritar, lo que proporciona un sello elástico generado por torsión con suficiente acuñamiento para garantizar un contacto uniforme con el sello. Las opciones de potencia son 13Cr, F304/F316 y 17-4PH; el asiento es de aleación de metal Cr13 o revestimiento duro de estelita; La junta es de acero inoxidable y grafito enrollada en espiral para evitar fugas. El diseño cumple con API 609 / MSS SP-67 / MSS SP-68; La prueba es según API 598. Palanca, engranaje helicoidal, actuador neumático o eléctrico está disponible a pedido.
Esta serie de válvulas de mariposa de triple compensación con asiento metálico (sello duro) se utiliza en metalurgia, industria ligera, energía eléctrica, petroquímica, canal de gas de carbón y otros servicios donde un medio abrasivo o de gran tamaño, de alta temperatura, requiere una válvula de cuarto de vuelta con asiento metálico y cierre hermético bidireccional. El extremo BW se selecciona donde la válvula se suelda directamente a la tubería para una unión permanente sin fugas, como servicio de alta presión, alta temperatura, crítico o de ciclo alto. Para instalación con bridas o donde es posible que sea necesario retirar la válvula, consulte las páginas de oblea, orejeta o brida doble.
Diseño y fabricación:API 609, MSS SP-67, MSS SP-68.
Inspección y prueba:API 598.
Dimensión final BW:ASME B16.25.
Presencial y de extremo a extremo:API 609.
Clasificación de presión-temperatura:ASME B16.34.
1.Tipo de válvula:Válvula de mariposa con asiento metálico y extremo soldado a tope (BW) D63H
2.Estándar de diseño:API 609 / MSS SP-67 / MSS SP-68
3.Clasificación de presión:Clase ASME 150/300/600
4.Rango de tamaño:2"–60"
5.Material del cuerpo:ASTM A216 WCB; A351 CF8 / CF3 / CF8M / CF3M
6.Desct:WCB, CF8, CF3, CF8M, CF3M
7.Provenir:13Cr, F304 / F316, 17-4PH
8.Solenoide:Palanca; engranaje helicoidal; neumático; eléctrico
9.Diseño:Triple desplazamiento, alto rendimiento
10.Asiento:Asiento de metal: aleación Cr13 o revestimiento duro de estelita
D63H frente a D73H:El modelo D63H tiene extremos soldados a tope (BW) según ASME B16.25, por lo que la válvula está soldada directamente a la tubería y no se puede quitar sin cortar. Esto proporciona la unión sin fugas más confiable y se prefiere para servicios de alta presión, alta temperatura, críticos o de ciclo alto. El modelo D73H es del tipo oblea que se intercala entre dos bridas de tubería y se sujeta mediante pernos de brida; es compacto y se puede quitar desatornillando las bridas. Ambos modelos utilizan el mismo diseño de asiento metálico con triple desplazamiento; la diferencia es la conexión final y cómo se instala la válvula en la línea.
BW frente a bridas frente a oblea frente a orejeta:Los extremos BW están soldados a la línea, lo que brinda una unión permanente sin fugas para servicios críticos. Los extremos con bridas están atornillados a las bridas de la tubería y se pueden quitar para mantenimiento. El tipo Wafer se intercala entre dos bridas de tubería para una instalación compacta. El tipo de orejeta tiene orejetas roscadas en ambos lados para servicio de final de línea o extracción de un solo lado. Esta página es la versión final BW, modelo D63H.
Geometría de triple desplazamiento:La válvula de mariposa de triple desplazamiento utiliza tres desplazamientos simultáneos: (1) el eje está desplazado detrás del eje del asiento para que el disco pueda hacer un contacto de sellado completo alrededor de todo el asiento; (2) la línea central del eje está desplazada de la línea central de la tubería y la válvula de modo que el disco se balancee lejos del asiento durante la apertura y el cierre; (3) el eje del cono del asiento está desplazado de la línea central del eje para que el disco no roce el asiento durante la carrera y el contacto de sellado sea una compresión uniforme alrededor de toda la circunferencia. El resultado es una apertura y cierre sin fricción, un sello elástico generado por torsión con acción de acuñamiento y un cierre hermético bidireccional. La resiliencia del sello permite que el cuerpo de la válvula y el disco se contraigan o expandan sin riesgo de atascarse debido a fluctuaciones de temperatura, y es autoajustable.
1. El principio de sellado de la válvula de mariposa de sello duro: triple compensación
La válvula de mariposa de triple desplazamiento proporciona un cierre hermético bidireccional. Esta geometría garantiza que el sello del disco entre en contacto con el asiento del cuerpo solo en la posición de cierre final sin rozar ni irritar, proporcionando un sello elástico generado por torsión con suficiente acuñamiento para garantizar un contacto uniforme del sello.
2. La geometría de triple compensación
DESPLAZAMIENTO 1: el eje está desplazado detrás del eje del asiento para permitir un contacto de sellado completo alrededor de todo el asiento.
DESPLAZAMIENTO 2: la línea central del eje está desplazada de la línea central de la tubería y la válvula, lo que proporciona una apertura y cierre de la válvula sin interferencias.
DESPLAZAMIENTO 3: el eje del cono del asiento está desplazado de la línea central del eje para eliminar la fricción durante el cierre y la apertura y para lograr un sellado de compresión uniforme alrededor de todo el asiento.
3. Sellado sin fricción para un ciclo de vida prolongado
(1) El asiento es de aleación de metal Cr13 o está recubierto con Stellite de serie.
(2) La junta es de acero inoxidable/grafito enrollada en espiral para evitar fugas.
(3) Las fuerzas del anillo del asiento se generan por el par durante el cierre de manera uniforme en toda la circunferencia. El sello elástico se flexiona y se energiza, adoptando la forma del asiento. Las fuerzas de compresión distribuidas uniformemente alrededor del perímetro proporcionan un cierre bidireccional hermético. La resiliencia del sello permite que el cuerpo de la válvula y el disco se contraigan o expandan sin riesgo de atascarse debido a fluctuaciones de temperatura; es autoajustable.
Desliza horizontalmente para ver todos los materiales
| No. | Nombre de la pieza | WCB | CF8 | CF3 | CF8M | CF3M |
|---|---|---|---|---|---|---|
| 1 | Cuerpo | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | Alfiler | ASTM A29 1035 / A276 Tipo 304 | ASTM A276 Tipo 304 | ASTM A276 tipo 304L | ASTM A276 Tipo 316 | ASTM A276 tipo 316L |
| 3 | Provenir | 420 / 304 / 316 | 304 | 304L | 316 | 316L |
| 4 | Desct | WCB | CF8 | CF3 | CF8M | CF3M |
| 5 | Anillo de sello | 304 / 316 + grafito / PTFE | 304 + grafito / PTFE | 304L + grafito / PTFE | 316 + grafito / PTFE | 316L + grafito / PTFE |
| 6 | Brida de retención | ASTM A105/A182 F304/F316 | F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 7 | Tornillo | B7/B8/B8M | B8 | B8 | B8M | B8M |
| 8 | Tornillo | B7 | B8 | B8 | B8M | B8M |
| 9 | Cubrir | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 10 | Empaquetadora | Grafito | Grafito | Grafito | Grafito | Grafito |
| 11 | Cojinete | Bronce lubricado | 304 nitruración | nitruración 304L | 316 nitruración | nitruración 316L |
| 12 | Cojinete | 304 nitruración | 304 nitruración | nitruración 304L | 316 nitruración | nitruración 316L |
| 13 | asiento de embalaje | ASTM A105/304 | 304 | 304L | 316 | 316L |
| 14 | Embalaje | Grafito | ||||
| 16 | Cubierta de embalaje | WCB | CF8 | CF3 | CF8M | CF3M |
| 17 | Tuerca | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 18 | Tornillo | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 19 | Yugo | WCB | WCB galvanizado, CF8 | |||
| — | Actuador de accionamiento | Palanca, engranaje helicoidal, actuador neumático, actuador eléctrico. | ||||
Desliza horizontalmente para ver todas las dimensiones
| Clase | NPS | DN | L (Ancho) (mm) |
|---|---|---|---|
| Clase 150 | 2" | 50 | 150 |
| 2 1/2" | 65 | 170 | |
| 3" | 80 | 180 | |
| 4" | 100 | 190 | |
| 5" | 125 | 200 | |
| 6" | 150 | 210 | |
| 8" | 200 | 230 | |
| 10" | 250 | 250 | |
| 12" | 300 | 270 | |
| 14" | 350 | 290 | |
| 16" | 400 | 310 | |
| 18" | 450 | 330 | |
| 20" | 500 | 350 | |
| 24" | 600 | 390 | |
| 26" | 650 | 410 | |
| 28" | 700 | 430 | |
| 30" | 750 | 450 | |
| 32" | 800 | 470 | |
| 36" | 900 | 510 | |
| 38" | 950 | 530 | |
| 40" | 1000 | 550 | |
| 42" | 1050 | 570 | |
| 44" | 1100 | 570 | |
| 48" | 1200 | 630 | |
| 52" | 1300 | 630 | |
| 56" | 1400 | 710 | |
| 60" | 1500 | 710 | |
| Clase 300 | 2" | 50 | 150 |
| 2 1/2" | 65 | 170 | |
| 3" | 80 | 180 | |
| 4" | 100 | 190 | |
| 5" | 125 | 200 | |
| 6" | 150 | 210 | |
| 8" | 200 | 230 | |
| 10" | 250 | 250 | |
| 12" | 300 | 270 | |
| 14" | 350 | 290 | |
| 16" | 400 | 310 | |
| 18" | 450 | 330 | |
| 20" | 500 | 350 | |
| 24" | 600 | 390 | |
| 26" | 650 | 410 | |
| 28" | 700 | 430 | |
| 30" | 750 | 450 | |
| 32" | 800 | 470 | |
| 36" | 900 | 510 | |
| 38" | 950 | 530 | |
| 40" | 1000 | 550 | |
| 42" | 1050 | 570 | |
| 44" | 1100 | 570 | |
| 48" | 1200 | 630 | |
| Clase 600 | 2" | 50 | 150 |
| 2 1/2" | 65 | 170 | |
| 3" | 80 | 180 | |
| 4" | 100 | 190 | |
| 5" | 125 | 200 | |
| 6" | 150 | 210 | |
| 8" | 200 | 230 | |
| 10" | 250 | 250 | |
| 12" | 300 | 270 | |
| 14" | 350 | 290 | |
| 16" | 400 | 310 | |
| 18" | 450 | 330 | |
| 20" | 500 | 350 | |
| 24" | 600 | 390 |
mm. Se muestra el extremo Clase 150 / 300 / 600 BW; L según API 609.
¿Qué significa el modelo D63H en esta válvula de mariposa con asiento metálico en el extremo BW?
En la designación del modelo de válvula chino, D significa válvula de mariposa, 6 indica extremo soldado a tope (BW), 3 indica compensación triple (tres excéntricas) y H indica asiento de metal (sello duro). Por lo tanto, la D63H es una válvula de mariposa con asiento metálico, triple desplazamiento y extremo soldado a tope. Esta página es el modelo D63H que cubre ASME Clase 150, 300 y 600, y tamaños de 2" a 60", con cuerpo de acero fundido en WCB, CF8, CF3, CF8M o CF3M.
¿Cuál es la diferencia entre las válvulas de mariposa tipo wafer D63H BW y D73H?
El modelo D63H tiene extremos soldados a tope (BW) según ASME B16.25, por lo que la válvula está soldada directamente a la tubería y no se puede quitar sin cortar. Esto proporciona la unión sin fugas más confiable y se prefiere para servicios de alta presión, alta temperatura, críticos o de ciclo alto. El modelo D73H es del tipo oblea que se intercala entre dos bridas de tubería y se sujeta mediante pernos de brida; es compacto y se puede quitar desatornillando las bridas. Ambos modelos utilizan el mismo diseño de asiento metálico con triple desplazamiento; la diferencia es la conexión final y cómo se instala la válvula en la línea.
¿Qué es una válvula de mariposa de triple compensación y cómo funciona la geometría de triple compensación?
Una válvula de mariposa de triple desplazamiento utiliza tres desplazamientos simultáneos entre el eje, el asiento y el eje de la tubería: (1) el eje está desplazado detrás del eje del asiento para que el disco pueda hacer un contacto de sellado completo alrededor de todo el asiento; (2) la línea central del eje está desplazada de la línea central de la tubería y la válvula de modo que el disco se balancee lejos del asiento durante la apertura y el cierre; (3) el eje del cono del asiento está desplazado de la línea central del eje para que el disco no roce el asiento durante la carrera y el contacto de sellado sea una compresión uniforme alrededor de toda la circunferencia. El resultado es una apertura y cierre sin fricción, un sello elástico generado por torsión con acción de acuñamiento y un cierre hermético bidireccional.
¿Qué opciones de actuador están disponibles en esta válvula de mariposa de extremo D63H BW?
Esta serie se puede suministrar con una palanca (para tamaños más pequeños donde el par de operación es lo suficientemente bajo para la operación manual de un cuarto de vuelta), un engranaje helicoidal o una caja de engranajes (para tamaños más grandes y clases de presión más altas donde el par sería demasiado alto para una palanca), un actuador neumático (de doble acción o retorno por resorte) o un actuador eléctrico. El actuador se selecciona según el tamaño, la clase de presión, el par de funcionamiento requerido, la fuente de alimentación disponible y si se requiere un funcionamiento a prueba de fallos. Especifique el tipo de actuador y el requisito de control en la consulta.
