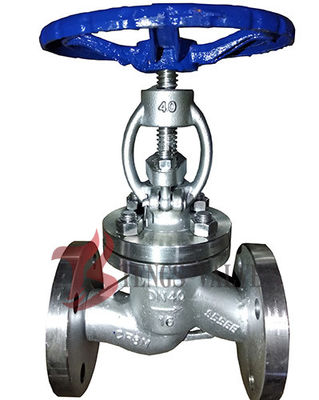

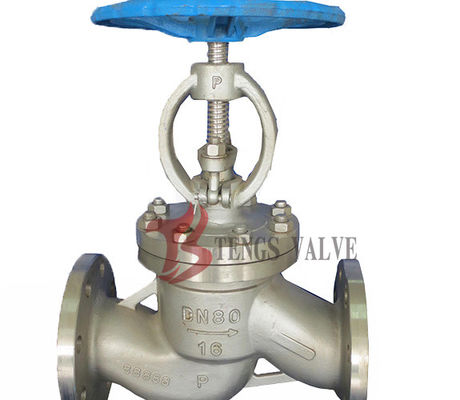

Válvula de globo de acero fundido DIN (J40H / RS) — PN16–PN64, GS-C25 / WCB / 1.4308 / 1.4408, casquete atornillado, sello metálico

Esta válvula de globo de acero fundido DIN tiene un diseño de casquete atornillado J40H con RS (vástago ascendente) / OS&Y, un sello metálico y superficies de asiento metálicas, que cubren de PN16 a PN64. El cuerpo está disponible en acero al carbono fundido DIN 17245 GS-C25 (equivalente a ASTM A216 WCB), acero inoxidable fundido DIN 17445 1.4308 (equivalente a A351 CF8 / 304) o acero inoxidable fundido DIN 17445 1.4408 (equivalente a A351 CF8M / 316); LCB, CF3, CF3M, WC6, WC9, C5, C12, 4A y 5A están disponibles bajo pedido. El disco y el asiento son Trim 1 (13Cr), Trim 8 (13Cr + STL) o Trim 5 (STL) para carrocerías de acero al carbono; Los cuerpos de acero inoxidable utilizan un asiento integral. Los extremos bridados cumplen con DIN 2543–2545/EN 1092-1 con cara elevada (RF) y los cara a cara cumplen con DIN 3202. La válvula está probada según DIN 3230 y está especificada para servicios industriales generales, farmacéuticos, de calidad alimentaria, PN16–PN64 en agua, productos químicos y en los que se requiere un cierre hermético o regulación de flujo.

Solicitud

Esta válvula de globo DIN PN16–PN64 se especifica para tuberías de suministro y distribución de agua, calefacción y HVAC, servicios públicos de petróleo y gas, químicas, de calidad alimentaria, farmacéuticas e industriales en general en proyectos europeos y de exportación. A diferencia de una válvula de compuerta, la válvula de globo proporciona un cierre hermético y un buen control de estrangulación, por lo que se utiliza cuando la válvula está parcialmente abierta en servicio normal o cuando se requiere regulación de flujo. El vástago ascendente RS proporciona una indicación visual clara de la posición de la válvula y el capó atornillado permite la inspección en línea del disco y el asiento. GS-C25/WCB cubre servicios no corrosivos, 1.4308/CF8 cubre servicios ligeramente corrosivos, de calidad alimentaria y farmacéutico, y 1.4408/CF8M cubre servicios marinos y químicos que contienen cloruro. Para servicio amargo, la válvula se puede suministrar según ISO 15156/NACE MR0175, o según NACE MR0103 para servicio de refinería.

Estándares

Estándar de diseño:DIN 3356.
Cara a cara:DIN 3202.
Extremos de brida:DIN 2543–2545 / EN 1092-1.
Extremo para soldar (bajo pedido):según la norma de soldadura DIN/EN aplicable.
Prueba e inspección:DIN 3230.
Clasificaciones de presión-temperatura:DIN 2401 / EN 1092-1 PN16–PN64.
Material:DIN 17245 GS-C25 (equivalente a A216 WCB); DIN 17445 1.4308 (A351 CF8); DIN 17445 1.4408 (A351 CF8M); LCB, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A bajo pedido.
Servicio amargo:ISO 15156 / NACE MR0175 bajo pedido; NACE MR0103 para servicio de refinería.

Detalles rápidos

1.Tipo:Válvula de globo DIN (válvula de cierre), acero fundido
2.Diseño:RS (vástago ascendente) / construcción OS&Y, capó atornillado
3.Rango de tamaño:Por clase de presión; consulte la página de clases de presión
4.Clasificación de presión:PN16 – PN64
5.Conexiones finales:RF con bridas (DIN 2543–2545 / EN 1092-1), soldar a tope BW bajo pedido
6.Material del cuerpo:DIN 17245 GS-C25 (equivalente a A216 WCB), DIN 17445 1.4308 (A351 CF8), DIN 17445 1.4408 (A351 CF8M); LCB, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A bajo pedido
7. Sello metálico; Modelo 1 / Modelo 8 / Modelo 5 disponible
8.Solenoide:Volante manual; Caja de cambios, rueda dentada o actuador eléctrico bajo pedido.
9. Servicio amargo: ISO 15156 / NACE MR0175 bajo pedido; NACE MR0103 para servicio de refinería
10. Prueba e inspección: DIN 3230

Notas de selección: Clase de presión PN16–PN64, RS/OS&Y y GS-C25/WCB frente a 1.4308/1.4408

PN16/PN25/PN40/PN64:Estos son los cuatro pasos de presión DIN estándar que se tratan en esta página. A 100°C, la clasificación DIN 2401 / EN 1092-1 es de aproximadamente 16 bar para PN16, 25 bar para PN25, 40 bar para PN40 y 64 bar para PN64. Seleccione la clase a partir de la presión y temperatura de diseño, no solo del tamaño: las clases PN más altas utilizan una pared más gruesa y una brida más pesada, por lo que las clases no son intercambiables en el mismo carrete de tubería. La cara a cara es la misma en PN16 a PN64 en DIN 3202 para el mismo DN, pero el espesor de la pared y la brida cambian.

RS (vástago ascendente) / OS&Y:RS significa vástago ascendente, que en esta válvula se combina con OS&Y (tornillo exterior y yugo): el vástago roscado y el yugo están fuera del casquete y el vástago se eleva cuando se abre la válvula. La posición del vástago encima del volante muestra directamente la posición de la válvula, sin un indicador separado. RS es la construcción estándar para válvulas de globo de acero fundido porque brinda una indicación visual clara de la posición abierta/cerrada y mantiene las roscas del vástago fuera del fluido del proceso. Un diseño de vástago no ascendente (NRS) está disponible bajo pedido.

GS-C25/WCB frente a 1.4308/CF8 frente a 1.4408/CF8M:GS-C25 (DIN 17245) y WCB (ASTM A216) son la misma familia de acero al carbono fundido, se utilizan para servicios públicos, de agua, petróleo, gas y servicios públicos no corrosivos, y son la opción más económica. 1.4308 (DIN 17445) es equivalente a ASTM A351 CF8 (304), utilizado para medios ligeramente corrosivos y servicios farmacéuticos y de calidad alimentaria. 1.4408 (DIN 17445) es equivalente a ASTM A351 CF8M (316), utilizado para servicios marinos y químicos que contienen cloruro, donde la adición de molibdeno proporciona una mejor resistencia a la corrosión por picaduras y grietas que el 304. Esta página ofrece las tres familias de cuerpos en la misma tabla; para temperatura elevada, WC6, WC9, C5 y C12 están disponibles bajo pedido.

Características

1. generales
Bonete atornillado, tornillo exterior y yugo (OS&Y);
Vástago ascendente (RS);
Superficies de asiento metálicas, junta metálica.

2. Conexión del cuerpo y el capó
El capó atornillado es estándar; El diseño del casquete con sello de presión está disponible a pedido.

3. Estilo de junta del capó
La junta enrollada de acero inoxidable + grafito flexible es estándar.

4. Sello de embalaje
Se utiliza grafito flexible como material de embalaje estándar; PTFE o material de embalaje combinado está disponible bajo pedido.

5. Diseño del vástago
El vástago tiene un diseño integral forjado y el diámetro mínimo cumple con los requisitos estándar.

6. Diseño del asiento trasero
Todas las válvulas de globo tienen un diseño de asiento trasero. Las válvulas de globo de acero al carbono normalmente están equipadas con un asiento trasero renovable; Las válvulas de globo de acero inoxidable tienen el asiento trasero mecanizado directamente en el casquete o mecanizado después de soldarlo. Cuando la válvula está completamente abierta, el sello del asiento trasero es confiable.

7. Asiento
Para las válvulas de globo de acero al carbono, el asiento suele ser de acero forjado y la superficie de sellado está soldada por pulverización con una aleación dura (HF/STL) según lo especificado por el cliente. Para las válvulas de globo de acero inoxidable, generalmente se adopta un asiento integral, o se puede revestir y mecanizar integralmente. Los asientos roscados o soldados están disponibles bajo pedido.

8. Tuerca del vástago
La tuerca del vástago normalmente está hecha de ASTM A439 D2; una tuerca de vástago de aleación de cobre está disponible bajo pedido.

9. Operación
Un volante es el operador estándar; La caja de cambios, la rueda de cadena y el actuador eléctrico están disponibles bajo pedido.

10. Otras válvulas de globo
Además de la válvula de globo estándar, válvulas de globo criogénicas, válvulas de globo selladas con fuelle y válvulas de globo con camisa están disponibles bajo pedido.

Lista de materiales y piezas de válvula de globo industrial DIN

Desliza horizontalmente para ver todos los materiales

Especificaciones de prueba hidráulica: DIN 3230

Desliza horizontalmente para ver todos los valores

MPa, según DIN 3230. PN16–PN64 suministrado; Seleccione la clase PN a partir de la presión y temperatura de diseño.

Dimensiones de conexión principal

Los datos de dimensiones son específicos de la clase de presión y del tamaño. Consulte las páginas vinculadas DIN PN16 y PN25 para ver las tablas de dimensiones publicadas, o contáctenos con la clase PN y DN requeridos para obtener el dibujo de tamaño y la dimensión cara a cara.
